一、概述

随着中国大力推进坚强智能电网的建设步伐，智能变电站已成为新一代变电站的发展趋势。基于“DL/T 860(IEC61850)”的智能变电站/数字化站用一体化电源系统应运而生，站用电源系统逐步向统一的数字化、程序化、智能化的方向发展。
    作为中国电力自动化电源行业的龙头企业，江苏中凌高科技有限公司研制出智能变电站/数字化站用一体化电源的完整解决方案，对站用电源中直流操作电源、电力专用交流不间断电源和逆变电源、通信用直流变换电源、站用交流电源等装置进行了分层分布系统整合。通过以太网接口实现与上位机系统的IEC61850数字通信，使站用电源成为语言统一的透明开放式系统。

二、系统简介

    智能一体化电源系统是为全站交直流设备提供可靠的工作电源，所以其输出包括 380V/220V 交流电源、220V/110V 直流电源、48V 通信用直流电源。为了实现多种电源输出，智能一体化电源系统包括了 ATS、充电单元、逆变电源、通信电源、蓄电池组及各类监控管理模块。其中通信电源不单独设置 48V 蓄电池及充电装置，而是使用 DC/DC 电源模块直接挂接于直流母线。

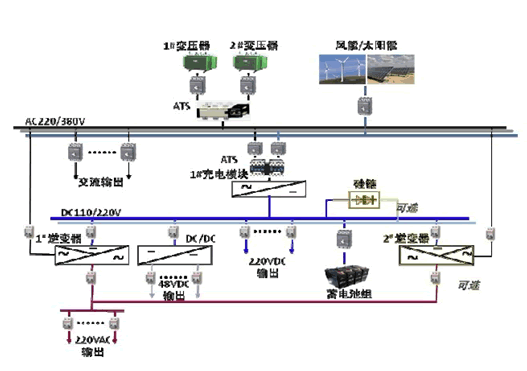

智能一体化电源系统主接线图

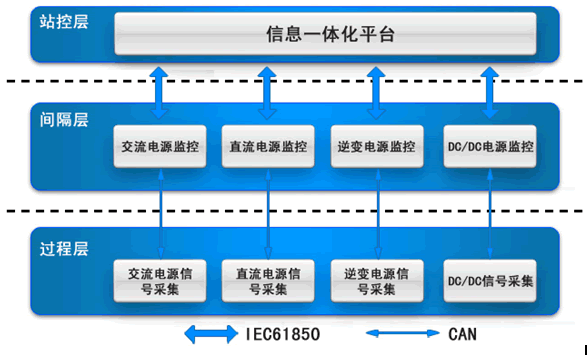

    智能一体化电源系统采用分层分布架构，各功能监测模块采用一体化设计、一体化配置，各功能测控模块运行工况和信息数据采用 DL/T860(IEC61850)标准建模并接入信息一体化平台。实行智能一体化电源的各子单元分散测控和集中管理实现对智能一体化电源系统运行状态信息的实时监测。江苏中凌高科技有限公司可以提供智能一体化电源监控系统两种配置方案。

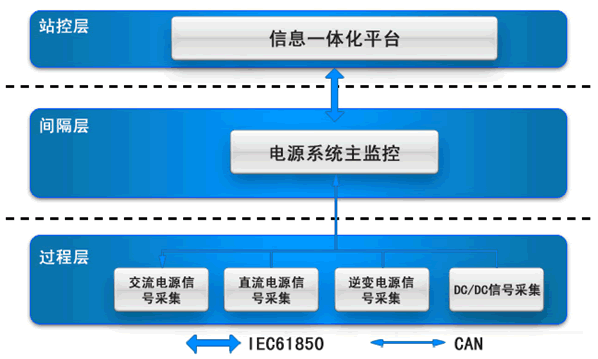

方案二，是各电源单元的信息和数据通过内部通讯协议统一上送到低压电源系统监控，再由电源系统主监控集中与信息一体化平台进行信息交互。如下图（智能一体化电源监控系统方案二）所示：

三、系统特点

1、智能化
    主监控模块支持 DL/T860(IEC61850)通讯协议，使得整个智能变电站乃至智能电网的实现成为可能。从逻辑和物理概念上将变电站的功能分层，令变电站自动化的模型更加合理，各层间的接口更加清晰。电源模块和各监控单元采用了先进的数字逻辑技术，完成信息采集的同时实现了对信息的智能化管理。如电源模块能够根据所处环境温度的情况自动调整风扇转速，实现对模块的最优化管理。

2、集成化
    电源模块采用三电平软开关技术，先进的集成电路，通过高速数字电路实现多种功能的集成，效率和可靠性更高。同时使得模块功率密度更高，大大节省柜内空间。特别是在智能一体化电源系统中应用时，由于电源单元较多，功能复杂，因而柜内空间显得尤为重要。
监控模块可以与整流模块、DC-DC 模块、逆变模块以及其它数据采集模块，组成电力自动化电源系统，实现电源系统的人机界面交互操作、各功能单元的设置和协调运行、系统运行状态的监测、运行数据的上传下达，以及智能化电池管理。监控模块组成的系统具备远程管理功能，可选择通过 IEC61850、Modbus、CDT91 规约和综合自动化系统通讯上报数据，用于电站实现无人职守。

监控模块

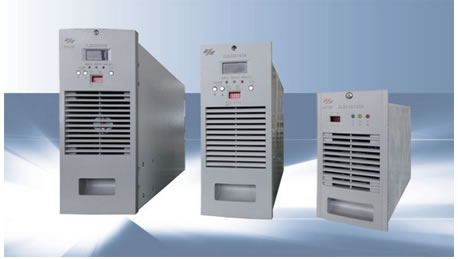

电源模块系列

4、可靠性
    电源模块采用 N+1 冗余模式，可带电插拔。各功能单元严格按照电磁兼容的相关标准进行测试，提高了整个系统的电磁兼容能力，使系统在恶劣的电磁环境（如钢铁、冶金行业）下能够稳定运行。经过各种环境实验的检验，电源模块和监控单元能够在比较严酷的环境中正常工作，如高温、高湿、高海拔等。严格的器件选用规范和来料质量控制也从器件级保证了产品的可靠性。

5、安全性
    提供多种绝缘检测产品对系统母线和支路进行不间断地绝缘检测，一旦绝缘下降，系统可快速告警。电源模块的输入输出隔离、输入过/欠压保护、输出过/欠压保护、过温保护等功能使得系统的安全性大大提高。
