江苏中凌ZLVIEW动环监控系统，是江苏中凌高科技有限公司自主开发的动力设备及环境集中监控综合管理平台，它能够对通信局（站）内低压配电设备和各种通信电源、UPS等动力设备、空调设备及其环境进行实时监控，综合统一管理，保障动力系统运行的可靠性，为维护体制的改革和最终实现通信局（站）的无人值守提供了有效的管理手段和工具。中凌监控系统已形成包括硬件、软件、图像等在内的全系列产品，能根据不同地区、不同维护管理体制、不同局情和资源进行灵活的系统配置，满足用户的多业务需求。
一、产品系列
◆ZLVIEW动力设备及环境集中监控系统：
适用于电力、铁路、高速公路、煤矿、石化、通信局站集中监控系统
◆ZLVIEW图像监控系统：
适用于电力、铁路、高速公路、煤矿、石化、通信局站等领域的局房和室外环境图像监控
◆ZLZHVIEW数据及图像综合监控网管系统
适用于：大型数据中心机房动力环境及电源集中监控系统；大型联网视频监控调度指挥中心
二、系统特点
◆稳定可靠的监控系统
自动巡测、自动告警、自动故障定位、自动语音提示、自动记录、自动诊断。
◆完善的告警机制
三级告警机制、支持语音告警、声光告警、短信告警、电子邮件等多种告警方式。
◆实时性高
数据采集准确，实时速度快，告警反应迅速，可在异常发生的第一秒钟反应故障异常报警。
◆强大的业务支撑功能
告警数据、历史数据、统计数据等日、月、年、时间段、自定义报表，以提供维护分析数据，提高维护工作效率，降低维护成本。
◆灵活多样的组网方式
可利用EI、ADSL、PSTN、TCP/IP、MSTP、无线路由等传输资源组网，也可单一和混合组网。
◆支持C\S和B\S结构
同时支持WEB方式和客户端方式实时数据和组态信息浏览。

三、组网方案

ZLView可以利用任何传输资源组网，并可用各种资源混合网，常用的网络资源有：EI、PSTN、ADSL、无线路由、TCP/IP、MSTP等其他传输资源。
1、2M（点对点）组网方案特点
◆单独2M组网方式，使监控信号的传输独立于其他业务系统之外，在传输接入系统时不影响其它业务的正常工作，便于系统维护和查找故障点。
2、2M自愈环组网方式
◆多业务自愈环组网系统设备是新一代具有带宽共享功能的高集成度的综合接入设备，它可以在两
对标准的光纤通道（或者E1通道）中传输2路以太网、2路串口信号。可以灵活地满足用户不同业务的需求，可根据客户需求组成自愈环网、链网、及环+链混合网等，以灵活、经济、便于维护管理的组网方式满足客户的通信需求。
3、TCP/IP组网方案特点
◆SU端省掉传输设备，降低造价。
◆要求用户提供10M/100MBPS以太网口。
4、MSTP系统组网方案特点
◆MSTP设备从SDH那里集成了承载、调度能力，在MSTP设备提供端到透明传输通道。
◆业务的带宽灵活配置，MSTP上可提供的10/100Mbit/S系列接口。
◆可以充分利用MSTP的二层交换和统计复用功能共享宽带，节约成本。
◆常用于监控站SS与监控单元SU之间的组网

四、硬件介绍

ZLZHView数据及图像综合监控系统，主硬件产品智能一体化数字媒体监控单元DMSU，集成了数据采集和视频综合管理两大功能，真正实现了通信局房（基站）智能监控系统的数据采集和图像综合管理的高度统一，从而实现了真正意义上的无人值守，却又能为维护工作提供直观的实时数据采集和可视化管理功效。

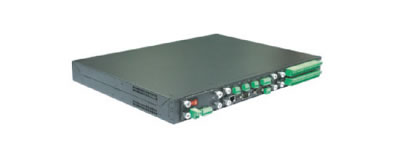

一体化数字媒体监控单元DMSU
         1、数据采集功能
DMSU数据采集部分集成7路通讯口、14路模拟量/开关量输入口、2路电池电压输入口、8路继电器输出口、1路USB接口及传感器电源输出口。其中7路通讯口中，1口为标准的RS232口，2口为RS422/RS485口，3口为RS485口并提供+12V电源，4-7口为同时提供RS422/RS485和RS232接口，供现场接入不同的通信设备接线选择。
DMSU集成了3路网口，网络支持TCP/IP协议，组网方式灵活，可实现2M、MSTP等多种网络传输。
2、视频接入功能
◆DMSU视频接入部分：可实现4路全D1视频信号接入。视频压缩标准：H.264。
◆视频处理芯片：DSP处理器。
◆典型应用：需要高分辨率图像、高速备份、双输出等要求的视频监控场合。
◆特别说明：每个视频输入通道最高支持4CIF分辨率编码，并可以选择DCIF、2CIF、CIF、QCIF等分辨率。
◆技术参数
  实时监视图像分辨率PAL：704*576NTSC：704*480
  回放分辨率QCIF/CIF/2CIF/DCIF/4CIF
  视频输入路数4
  视频输入接口BNC（电平：1.0VP-P，阻抗：75Ω），支持PAL、NTSC制
  视频输出2路，BNC（电平：1.0VP-P，阻抗：75Ω）
  视频帧率PAL：1/16—25帧/秒，NTSC：1/16—30帧/秒
  码流类型视频流/复合流
  压缩输出码率32K—2M可调，也可自定义。（单位：bps）
  音频输入路数4
  音频输入接口BNC（电平：0.5VP-P～2.4VP-P，阻抗：1KΩ）
  音频输出1路，BNC（线性电平，阻抗：600Ω）
  音频压缩标准OggVorbis
  音频压缩码率16Kbps
  语音对讲输入1路，BNC（电平：0.5VP-P～2.4VP-P，阻抗：1KΩ）
  通讯接口1个RJ45 10M/100M自适应以太网口，1个RS485口
  键盘接口1个（支持级联）
  硬盘接口2个SATA硬盘，每个硬盘容量支持高达2000GB
  USB接口1个，支持U盘，USB硬盘，USB刻录机
  VGA接口1个，分辨率：800×600/60HZ，800×600/75HZ,1024×768/60HZ
  报警输入4路
  报警输出2路
  电源110—200VAC或者-48VDC，47-63HZ

       ZLView硬件产品一体采集器EMU-1可满足E1、PSTN、无线路由、TCP/IP等多种组网方式的要求，配置方式灵活，适用于电信本地网、移动基站和计算机机房动力设备及环境的集中监控。
1、概况
◆一体化采集器以INTEL公司嵌入式CPU为主控，以PSOS（实时多任务操作系统）为系统平台。满足电总标准，按三级监控系统的思想设计。
◆集成电流模拟量输入、开关量输入/输出、电池采集、智能设备接入及传输等功能于一体，覆盖了工业控制及检测系统的现场采集所需功能，是一种能根据各种应用场合的具体要求进行灵活配置的智能采集系统。
◆监控对象广泛，包括高低压配电、电源、空调、油机、电池、UPS等设备，以及温度、湿度、水浸、烟感、门禁、图像等机房环境信息。
◆各项指标都满足电信总局设备选型技术文件中的技术要求。
2、产品功能
（1）一体化采集器主体
一体化采集器主体主要包括一体化采集器外壳、母板组建、电源板组件。
（2）功能模块

◆EMU-1-10智能集成输入输出模块，可测量12路直流模拟量/开关量、2路控制输出（可做空调管理接口）

◆EMU-1-BAT48智能2V电池采集模块，可测量25路电池单体电压、1路电池总电压、1路电池充放电电流及2路电池标识温度。
◆EMU-1-BAT12智能12V电池采集模块，可测量19路电池单体电压、1路电池总电压。

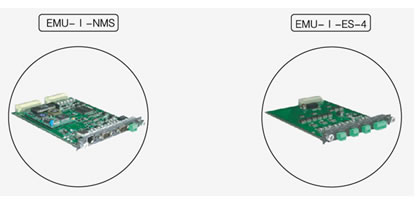

◆EMU-1-NMS智能协议转换器模块，提供1个100M以太网口和3路独立通信口，1路RS-232口、1路RS-232/RS485/RS-422、1路RS-485/RS-422口。
◆EMU-1-ES4智能通信扩展口，于NMS配合用，不能单独使用它，提供4个通信串口，3个独立独立的RS-232口，1个RS-485/RS-422口。
◆实现智能设备与监控系统之间通信协议的转换，为用户提供了个智能设备的接入平台。
◆能够定时采集智能设备的数据和实施转发监控中心的控制命令并能够在监控中心请求数据时上送设备的实时数据。EMU-1-NMS具有实时数据保存功能、具有数据过滤功能及远程维护功能。

五、系统功能

1、强大的数据采集功能

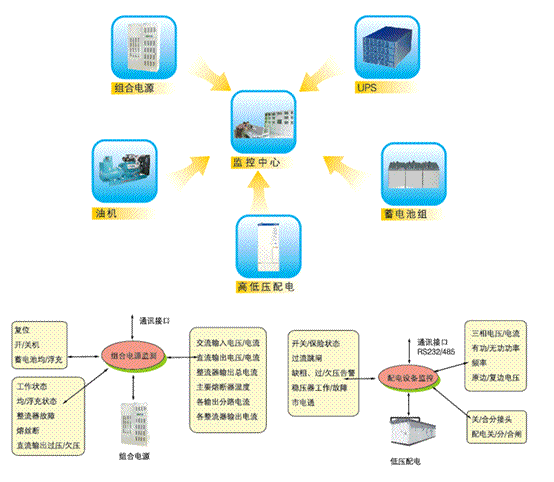

◆动力监控对象
动力设备：高低压配电通信机房的电源、整流器、稳压器、油机=逆变器、蓄电池、UPS等。

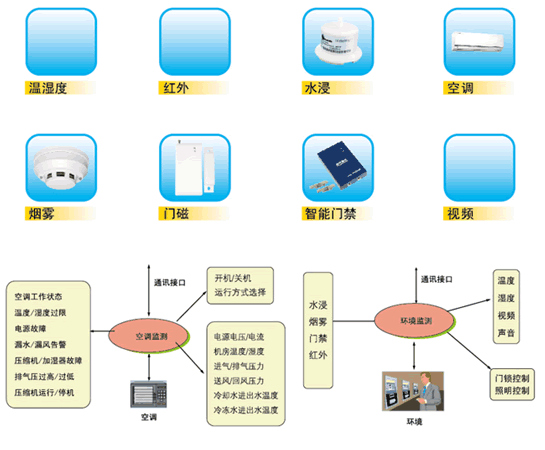

◆环境监控的对象
环境参数：温度、湿度、烟感、红外、水淹、门磁开关、智能门禁、手动报警开关、空调、各个被监控点的现场视频等。

2、完善的告警、处理功能

◆支持声光告警、实时打印机输出，LED大屏幕显示、手机短信、EMAIL告警通知、语音报读、告警窗提示等告警相应处理。
◆提供告警过滤功能，可动态修改告警策略。
◆提供电子派修单。
◆支持数据与图像告警联动功能。
3、可实现三级中心监控
    ZLView 动力设备及环境集中监控系统由监控中心SC，监控站SS、监控端局SU组成，用于通信局站动力设备及环境的集中监控、集中管理、集中维护。系统可为二级或三级结构。

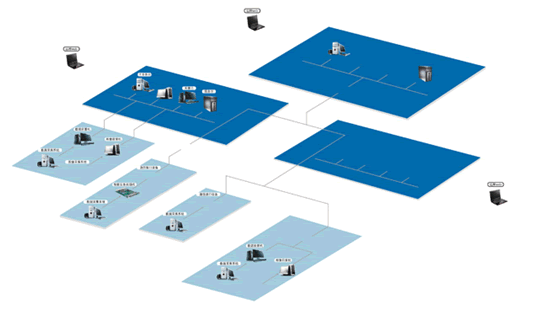

    监控系统整体结构图

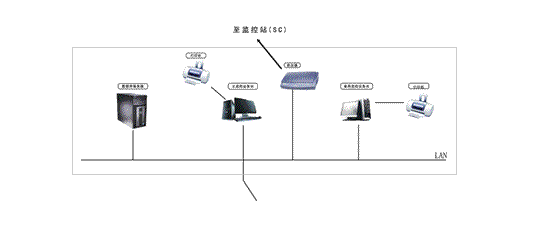

4.监控中心SC
4.1、监控中心SC的组成
◆监控中心SC是整个系统的核心，负责处理全网的监控数据及管理功能。监控中心SC一般由数据库服务器、监控业务台、打印机及相关附属设备组成。数据库服务器主要完成监控数据的存储，是监控系统的数据存储和管理中心。运行WINDOWS 2000操作系统SYBASE数据系统。
◆SC监控业务台运行WINDOWS 2000/WINDOWS XP操作系统。实现实时数据的查询，历史数据的分析查询，告警信息的多种处理机制（如：实时打印机输出，LED大屏幕显示、手机短信、EMAIL告警通知、语音报读、告警窗提示等告警相应处理）。
4.2、监控中心SC的主要功能
◆可全面接管监控站（SS）的功能
◆权限管理、可分片区、分业务管理
◆SC对全网进行时钟校准
5.监控站SS
5.1、监控站SS的组成
   监控站SS的设备配置组成类似于SC，是设备监控和维护的中心。一般配置有若干台多聚站监控主机，对其所监控的监控单元SU数据进行采集和处理。
   在二级系统结构中监控中心SC同时具备SS的功能。
   监控站SS是监控端局和监控中心的桥梁，是监控系统数据处理的核心，实现原始数据采集和处理，并将处理结果上报同事对监控设备控制。

5.2、监控站SS的主要功能
◆以图形、组态或列表等多种表现方式实现显示监控参量。
◆可分组、分片区、分权限管理功能。
◆对监控单元SU下达监测和控制命令。
◆生成各种类型的统计报表及自定义报表。
◆提供动态修改告警阀值等信号配置。
◆全网的时钟校对功能。
◆自诊断功能，对监控系统本身的故障能发出告警。
◆具有故障派修的闭环管理功能。
◆具备与图像监控系统告警联动功能。
◆具有多级告警处理、分级告警、声光提示、画面自动切换、告警提示、语音报读、短消息发送、E-MAIL发送、告警确认、告警查询、告警统计等功能。
6.监控单元SU
1、监控单元SU的组成
◆在规模适中或规模较小的端局，无智能设备或智能种类不超过6种，可用一台EMU实现监控功能，通过通信链路（RS232或TCP/IP）传到多局站监控主机。
◆标准型监控端局由EMU、传感器等设备组成。适用于大部分的、无人值守的局站。
◆中心局、枢纽局采用大局模式，大局模式采用监控主机、多台EMU-1、传感器等组成，适用于枢纽局、市话分局、设备数量很多，要求实现就地管理的大型局站。
