智能高频开关电力操作直流电源系统

一、系统特点

我公司利用自主研发的电力操作电源组件,组成一定容量配置的直流系统,应用于发电厂、水电站、各类变电站及其他需要直流供电的场合。

电力操作电源组件具有以下特点:

u         多种容量充电模块选择,实现一定容量配置的最优性能价格比。

u        110V/220V电压输出,方便系统的配置选型。

u        充电模块采用自然冷却方式,统一接口方式,设计简单,通用性强。

u        具有输出电压和电流平滑调节的功能。

u        充电模块智能控制,提供数据通讯接口。

u        充电模块硬件低差自主均流,保证系统的可靠运行。

u        分散多级监控系统,实现监控系统的简单可靠。

u        模块化结构,组屏简单,配置灵活。

u        组件配套齐全,可以提供全方位的解决方案。

二、系统原理

我公司的电力操作电源组件可以方便组合。利用这些组件可以实现模块化的设计,组成不同容量的系统。其基本组成形式如图1-1所示(以GZD35接线方式为例)。 按照输入输出的顺序,电源系统可以分为如下几个部分:交流配电单元(包括交流输入、自动切换、C/D级防雷系统、交流信号检测)、AC/DC整流模块、蓄电池输入及其配电单元、电压调节单元、直流馈出配电单元、绝缘监测仪、电池监测仪、监控单元、配电监控单元(包括交流配电、直流配电),此外还有部分特殊功能组件。

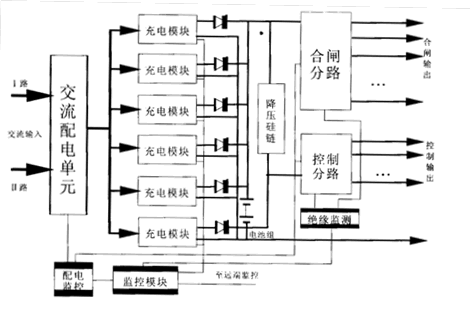

电力操作电源的基本组成形式


1
、交流配电

交流电源输入分为手动控制和自动切换控制两种输入方式。两路输入时基本上都是采用自动切换方式,使用交流互锁接触器并辅以部分元器件就可以组成实现自动切换电路,实现系统两路交流源的自动切换输入。两路输入也可以采用手动控制切换输入。此时需要增加一个切换控制开关,即在交流接触器的线圈回路中通过切换开关直接引入交流信号,以实现自动/手动控制。一路输入时全部采用手动控制方式。
2
、直流充电母线

交流电源通过各配电输出开关向相应的整流器供电,整流器输出直流电源与蓄电池并联输出形成充电母线。原理框图见图1-2

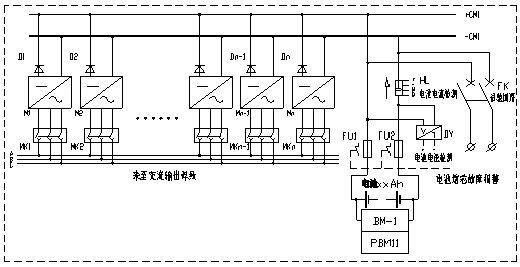

1-2 直流充电母线


3
、直流馈出母线

直流馈出母线有单母线和单母线分段两种形式,具体的系统方案分类见1.3节所述。每段母线的基本形式如图1-3所示,具体设计和生产需要依据实际的技术要求进行详细设计。

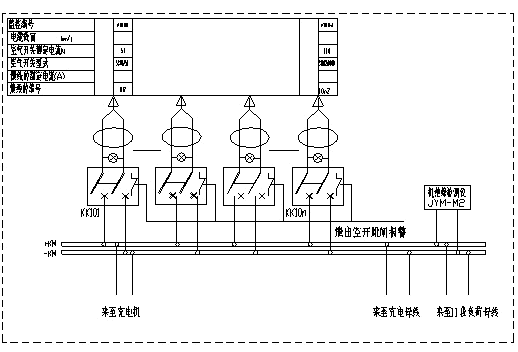

1-3 直流馈出母线
